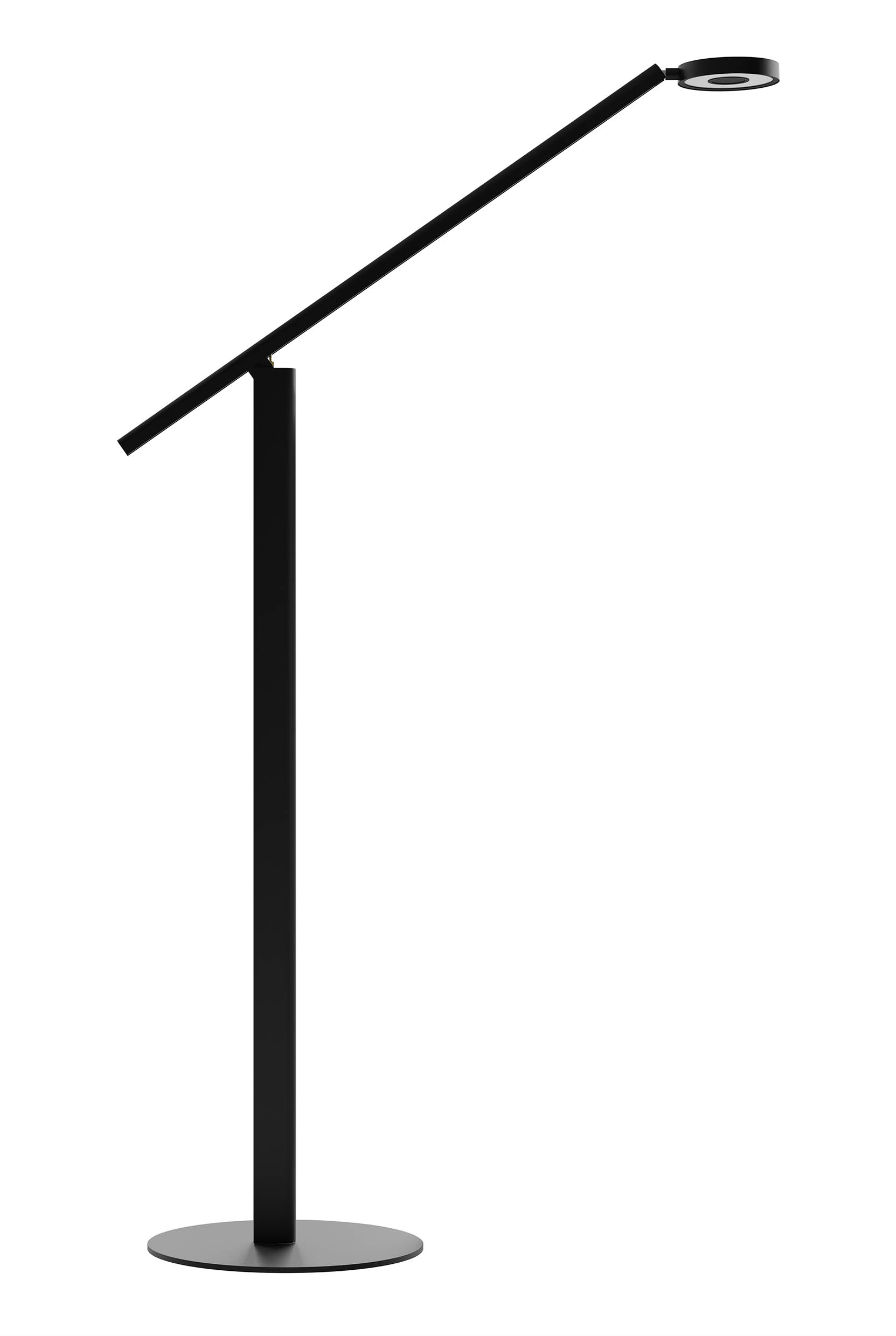

Quick start Floor Lite

Montage

  • Entfernen Sie die Befestigungsschraube, PET-Unterlegscheibe und Stahlscheibe vom Leuchtenholm mit dem Innensechskantschlüssel SW3.
  • Befestigen Sie den Leuchtenfuß am Leuchtenholm und ziehen Sie ihn mit dem Innensechskantschlüssel SW3 fest.
  • Setzen Sie die vormontierte Leuchte auf den Leuchtenfuß und ziehen Sie die Schutzhülse ab.
  • Stecken Sie den Schwenkarm auf die Steckverbindung des Leuchtenholms und drehen Sie ihn um 90 Grad in die waagerechte Position.
  • Halten Sie den Schwenkarm fest und ziehen Sie die beiden Stiftschrauben mit dem Innensechskantschlüssel SW2 fest. Verwenden Sie den Kugelkopf des Schlüssels in einem leichten Winkel nach unten, um Kollisionen zu vermeiden.

Bedienung

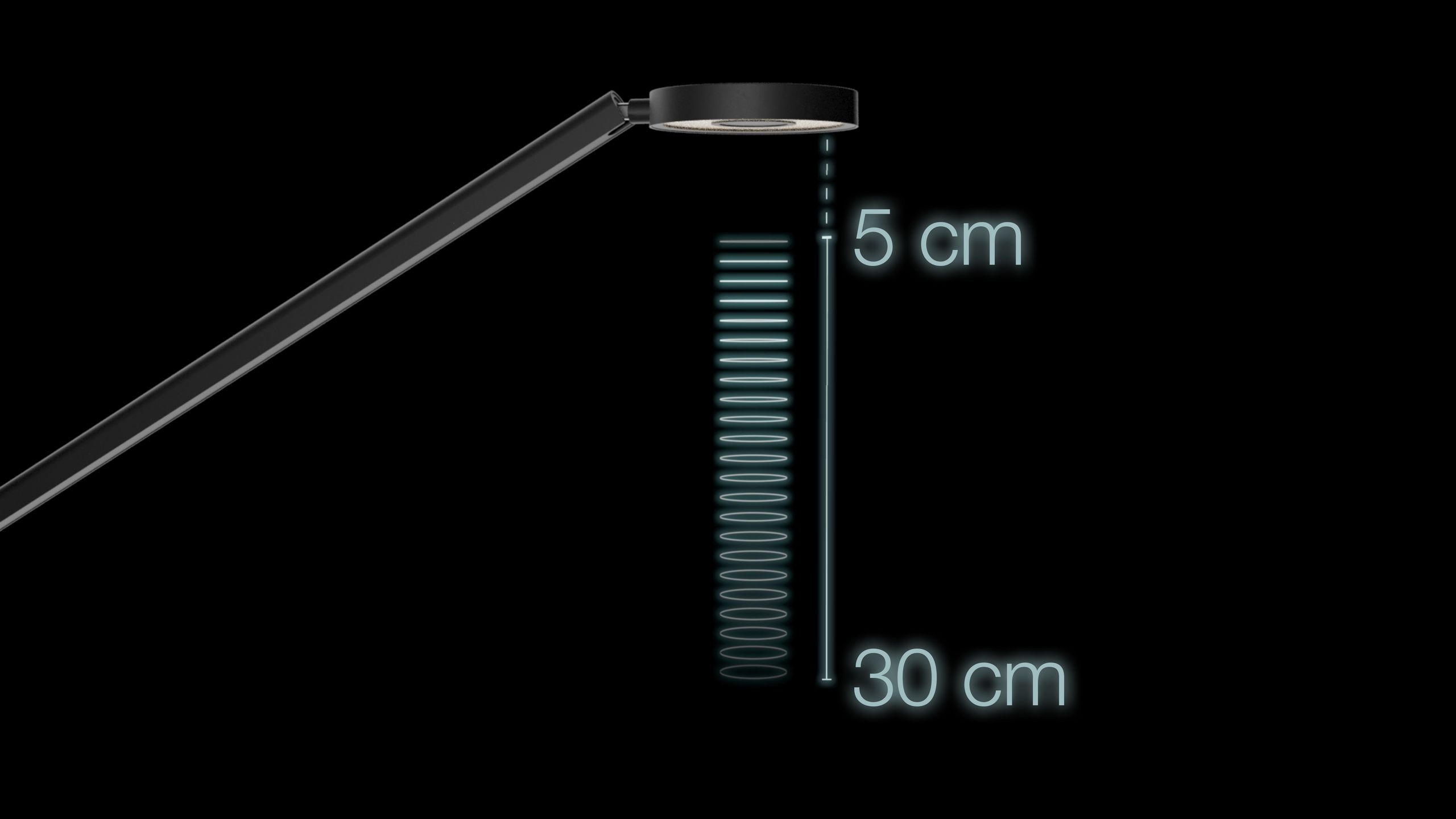

Die Leuchte wird durch Gestensteuerung bedient. Der Sensor, der die Gesten erkennt, befindet sich im Leuchtenkopf. Die Gesten werden im Bereich von 5 cm bis 30 cm unter dem Leuchtenkopf erkannt.
Es gibt drei Richtungen für die Gesten:


  • Bewegung der Hand gerade auf den Leuchtenholm zu, durch das Erkennungsfeld in Richtung des LUCTRA-Logos.
  • Bewegung der Hand durch das Erkennungsfeld von rechts nach links oder von links nach rechts.
  • Bewegung der Hand in dem Erkennungsfeld nach oben zum Leuchtenkopf oder nach unten zur Tischoberfläche.




AN-/AUSSCHALTEN:
HANDBEWEGUNG VON SICH ZU DEM LEUCHTENKOPF


Um die Leuchte ein- oder auszuschalten, bewegen Sie Ihre Handfläche in einer gleichmäßigen Bewegung von vorne in das Erkennungsfeld des Sensors und dann nach hinten in Richtung des Leuchtenholms.



WARMES/KALTES LICHT:
HANDBEWEGUNG NACH RECHTS ODER LINKS

Um das Licht wärmer (gelblicher) zu machen, bewegen Sie Ihre Hand von rechts nach links durch das Erkennungsfeld des Sensors (5 Stufen).
Um das Licht kälter (bläulicher) zu machen, bewegen Sie Ihre Hand von links nach rechts durch das Erkennungsfeld des Sensors (5 Stufen).



DIMMEN:
HANDBEWEGUNG NACH OBEN ODER UNTEN

Um die Lichtstärke zu verringern, halten Sie Ihre Handfläche auf mittlerer Höhe für eine Sekunde still im Erkennungsfeld des Sensors und bewegen Sie sie langsam von unten nach oben. Halten Sie Ihre Hand im Erkennungsfeld, bis die Lichtstärke abnimmt.

Um die Lichtstärke zu erhöhen, halten Sie Ihre Handfläche auf mittlerer Höhe für eine Sekunde still im Erkennungsfeld des Sensors und bewegen Sie sie langsam von oben nach unten. Halten Sie Ihre Hand im Erkennungsfeld, bis die Lichtstärke zunimmt.
